拍擊篩也叫拍擊式標準振篩機、拍擊式振篩機，是實驗室檢測粒度的專用設備，結構主要由機座、篩具與傳動機構等部分組成，適用于普通磨料粒度組成檢查、超硬材料生產分級及料度組成檢查。

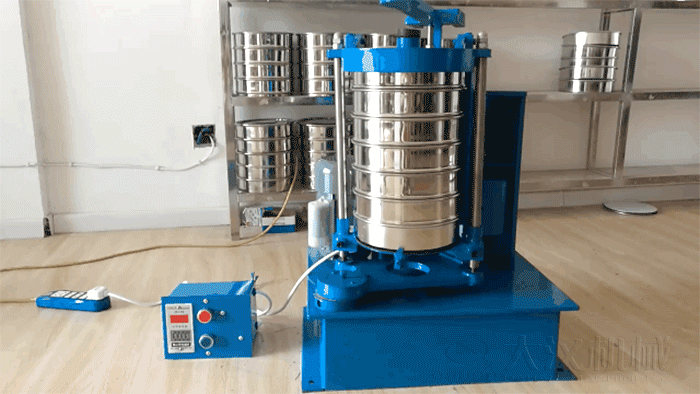

試機視頻
檢測金屬粉末

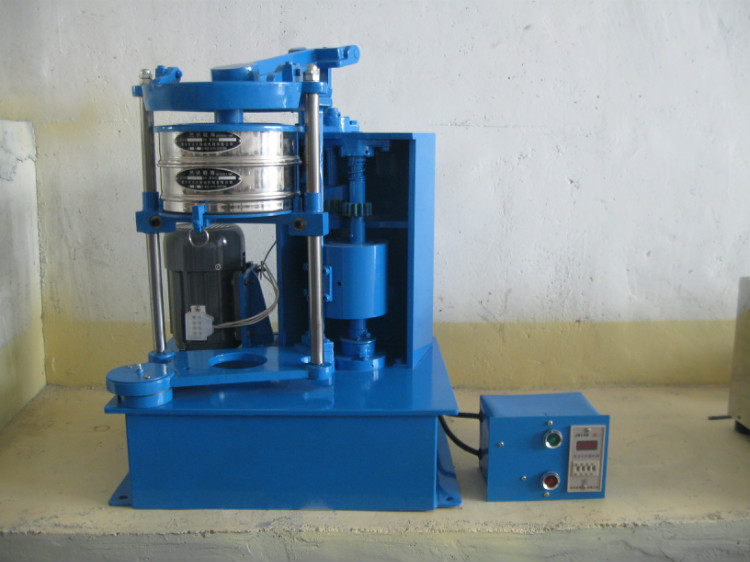

拍擊篩內部構造
使用步驟
拍擊篩主要有機座、上蓋、回轉結構、振擊機構、夾緊機械與套篩組成，經過機械傳動，將旋轉運動轉變?yōu)楹Y板的往復運動，從而使篩具亦作同步擺同，同時配以重錘的周期迫擊，這樣在一定震動的頻率下達到篩具內物料的按網目分樣之目的。
| 序號 | 名稱 | 單位 | 數值 |
| 1 | 篩子直徑 | 毫米 | φ200、φ100、φ75 |
| 2 | 篩子層數 | 層 | 7 |
| 3 | 200試驗篩 | 套 | 1 |
| 4 | 旋轉次數 | 次/分 | 290±6 |
| 5 | 拍擊次數 | 次/分 | 156±3 |
| 6 | 拍擊高度 | 毫米 | 38±6 |
| 7 | 底盤水平度 | mm/min | ≤0.6 |
| 8 | 旋轉行程 | 毫米 | 25 |
| 9 | 電動機 | 千瓦 | 0.37 |
| 10 | 外形尺寸 | 毫米 | 433*432*785 |
| 11 | 篩機重量 | 公斤 | 128 |
| 12 | CR控制范圍 | rpm | 0.001～1500 |
| 13 | CS控制范圍 | rpm | 10-7～1500 |
| 14 | 扭矩范圍 | Nm | 2×10-8～0.2 |
| 15 | 振蕩頻率 | Hz | 10-5～100 |
| 16 | 法向力 | N | 最小0.01，±5 |
| 17 | 溫度控制范圍 | ℃ | -40～200 |
